視覺維氏硬度計

視覺維氏硬度計

視覺維氏硬度計概述
      “奧龍芯”視覺維氏硬度計與傳統維氏硬度計不同,此視覺系列維氏硬度計取消使用測量目鏡,將維氏壓痕影像投射到操作屏幕中,并可在屏幕中進行壓痕對角線的測量。試驗過程更加快速和智能,以滿足您追求高效、方便、精準的硬度檢測需求。

視覺維氏硬度計

“奧龍芯”特點
高精密步控電加載技術
  • 主試驗力加載速度更快,效率提高
  • 視頻實時測量、效果更佳、更準、更穩定
  • 高精度傳感器配合“奧龍芯”控制系統
  •  “奧龍芯”獨有力值曲線圖
  • 加卸載速度更迅速、精準
  • 采用獨特的嵌入式視覺技術
  • 測量操作簡單,極大的減少人為誤差
  • 可實現遠程控制,操作簡單
  • 極快的加載速度:試驗力加載時間2-10秒
  • 全過程智能控制。分段施力、平滑變速、高精度高速步控等



視覺系統特點




  •  客觀性:視覺系統具有客觀性,分析結果不受主觀影響
  • 灰度分辨率高:人眼一般64灰階,機器視覺可以高達256灰階

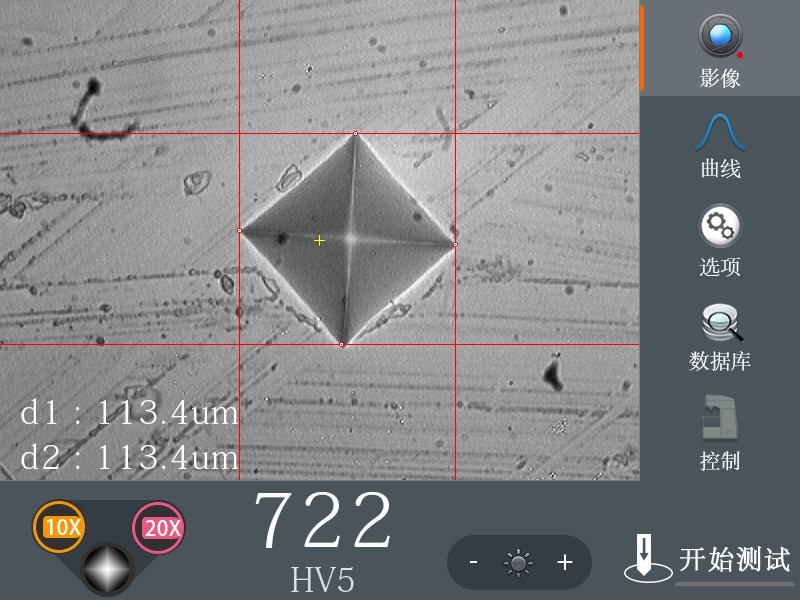

  • 嵌入式影像技術取代傳統測量目鏡,使用攝像頭+顯示屏模式,壓痕圖像,顯示屏直接顯示
  • 視覺芯片類型:工業級專用高清攝像頭
  • 對比度、亮度、白平衡等調節一應俱全
  • 視覺分析模式簡化人工操作過程,減少人員操作疲勞,測量數據更直觀、便捷
  • 優化每個環節,相較于傳統硬度計整體性能極大提升,時間節約50%


視覺系統相對目鏡測量的優勢

  • 直接在需要進行測量的表面進行測量,不存在視覺誤差。傳統結構的硬度計采用目鏡測量,刻度線與壓痕不是在一個平面上,不同的視角下,刻度位置與壓痕位置會(huì )產生視覺差,導致不同的視角和不同的人員測量結果有差異
  • 測量精度高:不存在機械目鏡的回差問題。機械目鏡螺旋測微結構刻度分辨率為10µm左右,而且存在機械回差,需要嚴格定義測量手法。視覺系統的圖像傳感器像素間隔為7.5µm,精度相對高,測量一致性好
  • 可提供多種測量方式的二維同時測量,簡化測量過程,提升測量速度
  • 具備矩形切線測量法
  • 無視覺疲勞,降低測量勞動強度。奧龍視覺系統采用65K真彩TFT液晶屏,觀察舒服不疲勞,而且可以多人同時測量
視覺維氏硬度計技術參數
型號 TMHVS-5V TMHVS-10V TMHVS-30V TMHVS-50V
試驗力 0.2、0.3、0.5、1、2、2.5、3、5 0.3、0.5、1、2、2.5、3、5、10 0.5、1、2、3、5、10、20、30 1、2、3、5、10、20、30、50
加載方式 自動加載、卸載
試驗力切換 自動
語言選擇 中英文
保荷時間 5-60s
壓頭物鏡切換 自動
可測試參數 HV\HK
物鏡 10倍、20倍
最大測量長度 400µm
最小分辨率 0.1µm
樣品最大高度 105mm
壓頭中心到機身距離 135mm
硬度轉換 HV、HK、HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRK、HR15N、HR30N、HR45N、 HR15T、HR30T、HR45T、HBW
觸摸屏操作面板 影像、力值曲線、選項、數據庫、控制、加載開始、燈光調節、物鏡切換
數值顯示 D1、D2值、HV、HK指示、硬度值、轉換值、保載時間、測試次數
光源 5V/3W 白光LED
通訊接口 RS 232
執行標準 JJG151,GB/T 4340, ISO/DIN6507,ASTM E-384
照相裝置 內置高清攝像頭
電源 AC90-240,50-60Hz
外形尺寸 473*190*637mm
機器凈重 約70kg

視覺維氏硬度計基本配置
名稱 數量 名稱 數量
十字試臺 1只 薄片夾持臺 1只
平口夾持臺 1只 細絲夾持臺 1只
螺絲刀 2把 水平調節螺釘 4只
10x測微目鏡 1只 顯微硬度塊 2塊
水平儀 1只 備用保險絲 2只
產品使用說明書 1份 產品合格證 1份

視覺維氏硬度計可選附件
